Fonderie d'acier moulé : quels aciers choisir selon les contraintes mécaniques et la corrosion

Poser le problème avant de choisir la nuance

Il existe une illusion tenace dans les bureaux d'études : celle du catalogue. On ouvre la norme EN 10293, on parcourt les tableaux, on repère une nuance dont la limite d'élasticité couvre le calcul, et on la reporte sur le plan. Affaire classée. Sauf que non.

Le choix d'un acier moulé n'est jamais une lecture de tableau. C'est un arbitrage, et souvent un arbitrage inconfortable, entre trois familles de contraintes qui se contredisent franchement : ce que la pièce doit encaisser mécaniquement, ce que le milieu va lui infliger chimiquement, et ce que la fonderie est capable de couler proprement. Monter en résistance dégrade la soudabilité. Gagner en résistance à la corrosion coûte en coulabilité. Chercher la ténacité à froid interdit certaines familles entières.

La logique de lecture qui suit tient en quatre temps : identifier la contrainte dominante, en déduire une famille d'acier, descendre à la nuance, et verrouiller par le contrôle. Dans cet ordre. Pas l'inverse.

Reste un point que beaucoup de concepteurs, y compris chevronnés, sous-estiment encore. Une nuance moulée n'est pas la même chose qu'une nuance laminée qui porterait le même nom. La structure de solidification, les ségrégations, les retassures, l'épaisseur de paroi variable : tout cela change le comportement réel de la pièce. Un acier qui tient parfaitement en barre étirée de 40 mm peut décevoir dans une pièce moulée de 80 mm d'épaisseur. Même composition, même désignation, résultat différent. C'est déroutant la première fois qu'on y est confronté, et c'est pourtant la base du métier.

Ce que le moulage change réellement dans le comportement de l'acier

Structure brute de coulée : dendrites, ségrégation, taille de grain

Un acier laminé a subi une déformation plastique massive. Sa structure a été écrouie, corroyée, recristallisée. Les inclusions ont été allongées dans le sens du laminage, la texture est orientée, le grain est fin.

Un acier moulé, lui, se solidifie librement dans un moule. Il développe une structure dendritique, avec des bras de dendrites primaires et secondaires entre lesquels les éléments d'alliage et les impuretés se concentrent. C'est ce qu'on appelle la microségrégation. Le carbone, le phosphore, le soufre migrent vers les zones qui se solidifient en dernier. Résultat : la composition chimique locale peut s'écarter sensiblement de la composition moyenne de la coulée, celle qui figure sur le certificat matière.

À cela s'ajoute la macroségrégation, à l'échelle de la pièce entière, et la taille de grain, qui dépend directement de la vitesse de refroidissement. Une paroi mince refroidit vite, le grain est fin, les caractéristiques sont bonnes. Une masse épaisse refroidit lentement, le grain grossit, la résilience chute.

Le traitement thermique corrige une partie de ces écarts. Une partie seulement.

L'effet de masse : pourquoi la même nuance ne donne pas les mêmes caractéristiques à 20 et à 150 mm

C'est probablement le phénomène le plus mal intégré dans les cahiers des charges. Les valeurs garanties par les normes pour les aciers moulés sont indexées sur une épaisseur de référence. Au-delà, elles ne s'appliquent plus telles quelles.

Prenons un cas simple. Un acier non allié au carbone trempé et revenu affiche de belles valeurs sur une éprouvette prélevée dans une section de 30 mm. La vitesse de refroidissement au cœur y est suffisante pour former de la martensite ou de la bainite. Portez la même nuance à 120 mm d'épaisseur : le cœur refroidit trop lentement, la transformation part vers la ferrite-perlite, et la limite d'élasticité au cœur peut perdre 20 à 30 %. La résilience, elle, s'effondre bien davantage.

D'où cette règle de terrain, à graver quelque part : la trempabilité doit être dimensionnée sur l'épaisseur maximale de la pièce, pas sur son épaisseur moyenne, et encore moins sur celle de l'éprouvette normalisée. C'est précisément le rôle des éléments d'alliage comme le manganèse, le chrome, le molybdène ou le nickel : décaler les courbes de transformation vers la droite pour que le cœur ait le temps de se transformer correctement, même à refroidissement lent.

Le traitement thermique n'est pas une option de finition mais une partie de la nuance

Une désignation d'acier moulé sans état de traitement associé ne veut à peu près rien dire. Un G20Mn5 normalisé et un G20Mn5 trempé revenu sont deux matériaux différents, avec des écarts de limite d'élasticité qui peuvent dépasser 150 MPa et des résiliences sans commune mesure.

Les états courants à spécifier explicitement :

• Recuit : détente, adoucissement, homogénéisation partielle. Usinabilité privilégiée.
• Normalisation : affinement du grain, structure ferrito-perlitique régulière. L'état de référence de la plupart des aciers moulés au carbone.
• Trempe et revenu : structure martensitique ou bainitique revenue, compromis résistance/ténacité optimal. Indispensable en forte épaisseur alliée.
• Hypertrempe (aciers inoxydables austénitiques et duplex) : mise en solution des carbures et des phases intermétalliques, refroidissement rapide. Non négociable, jamais.

Un point souvent négligé : le traitement thermique consomme du délai et du budget. Une pièce de 3 tonnes en G17CrMo9-10 avec austénitisation, trempe à l'huile et double revenu, ce n'est pas la même chose qu'un simple recuit de détente. Cela se planifie.

Défauts internes et santé matière : ce que la nuance ne corrigera jamais

Retassures, porosités gazeuses, inclusions de sable, gouttes froides, criques de retrait. Aucune nuance, aussi noble soit-elle, ne compense un défaut de santé matière dans une zone sollicitée.

C'est un point sur lequel il faut être assez brutal avec les concepteurs : passer d'un acier au carbone à un acier faiblement allié pour gagner en tenue à la fatigue, alors que la pièce présente des retassures en pied de congé, revient à repeindre une carrosserie rouillée. Le gain sera nul, ou négatif, puisque les nuances alliées sont généralement plus sensibles à l'amorçage sur défaut.

La santé matière se joue en amont : conception des masselottes, gradients de solidification maîtrisés, épaisseurs progressives, congés généreux, absence de points chauds isolés. Elle se contrôle ensuite par ressuage, magnétoscopie, ultrasons ou radiographie selon la criticité. Et elle se spécifie par une classe de qualité, pas par un vœu pieux sur le plan.

Coulabilité, retrait et criquabilité : la contrainte fonderie qui élimine des nuances avant même le calcul mécanique

Voilà le filtre que les bureaux d'études oublient le plus souvent, et pourtant il agit en amont de tout le reste.

Les aciers ont une coulabilité médiocre comparés aux fontes. Leur intervalle de solidification, leur retrait volumique (de l'ordre de 5 à 7 % en phase liquide-solide), leur température de coulée élevée créent des difficultés réelles. Certaines nuances aggravent tout cela : les inoxydables austénitiques ont un retrait particulièrement marqué et une tendance à la criquabilité à chaud qui interdit certaines géométries. Les duplex exigent une maîtrise thermique serrée sous peine de voir précipiter des phases fragilisantes.

Concrètement, une pièce à parois très minces et longs cheminements métal ne se coulera pas correctement dans n'importe quelle nuance. À géométrie donnée, il arrive que le fondeur écarte une nuance qui satisfaisait pourtant parfaitement le calcul mécanique. Ce n'est pas de la mauvaise volonté. C'est de la physique.

Cadrer le besoin : la grille des six questions à poser avant toute nuance

Avant d'ouvrir la moindre norme, six questions. Elles paraissent élémentaires, et c'est bien pour cela qu'on les saute.

Nature de la sollicitation : statique, cyclique, choc, fluage

Une sollicitation statique se dimensionne sur la limite d'élasticité. Une sollicitation cyclique se dimensionne sur la limite d'endurance, qui dépend infiniment plus de l'état de surface et de la santé matière que de la nuance. Une sollicitation par choc réclame de la résilience, donc une structure à grain fin, correctement traitée. Le fluage, enfin, obéit à une logique entièrement différente : c'est une déformation lente sous charge constante à température élevée, et seuls certains éléments d'alliage la retardent.

Confondre ces quatre régimes conduit systématiquement à des choix inadaptés.

Température de service, minimale et maximale

La maximale, tout le monde y pense. La minimale, beaucoup moins. Or c'est elle qui décide de la transition ductile-fragile.

Un acier au carbone standard peut présenter une transition autour de 0 à -20 °C. En dessous, la rupture devient fragile, sans déformation préalable, brutale. Une pièce installée en extérieur dans le nord de l'Europe, une vanne sur circuit cryogénique, un composant de manutention en zone froide : la température minimale doit figurer au cahier des charges, avec la valeur d'énergie de rupture exigée et la température de l'essai.

Environnement chimique réel (pas théorique) : chlorures, pH, acides, abrasion

« Milieu marin. » Cette mention, telle quelle, ne dit rien d'exploitable. Eau de mer à 15 °C en circulation permanente, ou eau de mer stagnante à 35 °C dans une caverne d'assemblage ? Ce sont deux problèmes de corrosion radicalement différents, qui n'appellent pas la même famille d'acier.

Ce qu'il faut obtenir, avec insistance s'il le faut : concentration en chlorures, pH, température réelle du fluide au contact de la pièce, présence d'oxygène dissous, vitesse d'écoulement, particules abrasives en suspension, cycles d'arrêt et de stagnation. Ce dernier point mérite qu'on y revienne : beaucoup de sinistres de corrosion caverneuse surviennent pendant les arrêts, pas en fonctionnement.

Épaisseur maximale et géométrie de la pièce

On l'a vu, l'épaisseur pilote la trempabilité nécessaire. Elle pilote aussi la faisabilité fonderie et le coût du traitement thermique. Une pièce dont les épaisseurs varient de 15 à 140 mm pose un problème de solidification autant qu'un problème métallurgique.

Soudabilité exigée : réparation en fonderie, assemblage sur site

Question à double détente. D'abord : la pièce sera-t-elle soudée à d'autres éléments lors du montage ? Ensuite, et c'est là qu'on oublie : autorise-t-on la réparation par soudage en fonderie ?

La seconde question a des conséquences économiques lourdes. Interdire toute réparation sur une pièce complexe, c'est accepter un taux de rebut nettement supérieur, donc un prix unitaire supérieur. Il vaut mieux l'encadrer que l'interdire par principe.

Criticité et référentiel imposé : PED, ASME, marine, ferroviaire, nucléaire

Certains référentiels restreignent d'office la liste des nuances utilisables et imposent des contrôles, des qualifications de mode opératoire, des traçabilités. Autant le savoir avant d'avoir figé le plan plutôt qu'au moment de la réception.

Les aciers moulés non alliés au carbone : le socle économique

Positionnement des nuances de base

La norme EN 10293 couvre les principales nuances : GE200-400, GE240-450, GE300-570, avec leurs équivalents fonctionnels côté américain, ASTM A216 grades WCA, WCB et WCC. La désignation européenne se lit directement : GE240-450 annonce 240 MPa de limite d'élasticité minimale et 450 MPa de résistance à la traction minimale, sur épaisseur de référence.

Ce sont des aciers à faible teneur en carbone, généralement entre 0,18 et 0,25 %, avec un peu de manganèse et de silicium. Rien d'exotique. C'est justement leur intérêt.

Ce qu'on gagne

Le coût matière, d'abord, sans commune mesure avec un inoxydable. La coulabilité, ensuite : ces nuances se coulent bien, se masselottent selon des règles éprouvées, et pardonnent davantage les géométries imparfaites. La soudabilité, enfin, qui reste excellente tant que le carbone équivalent demeure modéré, avec des préchauffages raisonnables.

Ajoutons la disponibilité. Toutes les fonderies d'acier savent couler un WCB. Les délais s'en ressentent, les lots minimaux aussi.

Ce qu'on perd

La trempabilité, dès qu'on dépasse une cinquantaine de millimètres. Sans éléments d'alliage, le cœur ne durcit pas, les caractéristiques annoncées s'évaporent.

La résilience à froid, qui reste modeste. En dessous de -20 °C, ces nuances sortent du jeu sans traitement particulier ni ajustement de composition.

La tenue en température, enfin. Au-delà de 400 à 425 °C, le fluage devient dimensionnant et les aciers au carbone décrochent. Les codes de construction plafonnent d'ailleurs leur emploi.

Cas d'usage typiques

Corps de vannes et de robinets sur circuits d'eau et de vapeur basse pression, carters, bâtis de machines, supports, chapes, pièces de liaison, corps de pompes centrifuges sur eau claire, éléments de charpente mécanique moulés. Tout ce qui travaille en ambiance modérée sous sollicitation essentiellement statique.

Le piège de la montée en carbone

Il est tentant de gagner en résistance en montant simplement le carbone. On passe de 0,20 à 0,30 %, la résistance à la traction grimpe, tout le monde est content. Jusqu'à la première réparation par soudage.

Le carbone équivalent augmente, la zone affectée thermiquement durcit, et la fissuration à froid apparaît, parfois plusieurs heures après le soudage. La parade existe (préchauffage plus élevé, post-chauffage, contrôle strict de l'hydrogène diffusible), mais elle alourdit sérieusement le process en fonderie et sur site.

Quand il faut plus de résistance, la bonne réponse est presque toujours l'alliage, pas le carbone.

Les aciers moulés faiblement alliés : la réponse aux contraintes mécaniques élevées

Logique d'alliage : ce que chaque élément apporte concrètement

Chaque élément a un rôle, et il vaut la peine de les distinguer plutôt que de raisonner en bloc.

• Manganèse : améliore la trempabilité à coût contenu, désoxyde, fixe le soufre. L'élément d'entrée de gamme, très efficace jusqu'à environ 1,5 %.
• Chrome : trempabilité, résistance mécanique, tenue à l'oxydation à chaud, formation de carbures stables. Au-delà de 12 %, on change de monde et on entre chez les inoxydables.
• Molybdène : l'élément du fluage. Il retarde l'adoucissement au revenu et la déformation lente sous charge à chaud. Il combat aussi la fragilité de revenu. Cher, mais souvent irremplaçable.
• Nickel : la ténacité, particulièrement à basse température. Il abaisse la température de transition ductile-fragile. C'est l'élément de la résilience à froid, sans réel substitut.
• Vanadium : affine le grain, forme des carbures fins qui durcissent par précipitation et améliorent nettement la tenue au fluage à haute température.

Nuances au manganèse-molybdène et chrome-molybdène

Le G20Mn5 est le cheval de trait des pièces mécaniques moulées : bon compromis résistance/ténacité, soudable, disponible, correct en épaisseur moyenne, avec de bonnes performances à froid en état trempé revenu.

Le G17CrMo5-5 (proche de l'ASTM A217 WC6) vise le service à chaud jusqu'aux environs de 550 °C. Le G17CrMo9-10 (voisin du WC9) monte plus haut encore, avec une teneur en chrome supérieure qui améliore la tenue à l'oxydation.

Le C12A (grade 91, 9Cr-1Mo-V) constitue l'étage supérieur : il a rendu possible des installations vapeur à des niveaux de température et de pression que les nuances précédentes ne permettaient pas. Contrepartie : un traitement thermique d'une exigence redoutable, une plage de revenu étroite, et une intolérance quasi totale aux écarts de procédure de soudage.

Trempabilité et effet de masse : dimensionner le traitement à l'épaisseur

Le raisonnement à tenir : partir de l'épaisseur maximale de la pièce, en déduire la vitesse de refroidissement au cœur en fonction du milieu de trempe, puis vérifier que la composition permet d'obtenir la structure visée à cette vitesse.

Le milieu de trempe compte autant que la composition. Air soufflé, huile, polymère, eau : les vitesses varient dans un rapport considérable. Mais tremper à l'eau une pièce moulée complexe, c'est aussi prendre un risque sérieux de tapures. Là encore, un arbitrage.

Résilience à basse température : les nuances au nickel

Quand le cahier des charges descend sous -40 °C, le nickel devient obligatoire. Les nuances de type G9Ni10 ou G17NiCrMo13-6 maintiennent une énergie de rupture acceptable à des températures où les aciers au carbone se cassent net.

Le paramètre à surveiller reste la température de transition ductile-fragile, qui doit être située avec une marge confortable sous la température minimale de service. Et cette marge, il faut l'exiger sur essais réels, pas sur les valeurs de catalogue. Ce n'est pas de la paranoïa : la rupture fragile ne prévient pas.

Fluage et service à chaud

Au-delà de 400 à 450 °C, le dimensionnement bascule. On ne raisonne plus sur la limite d'élasticité à température ambiante mais sur la résistance au fluage à la température de service, pour une durée de vie visée, typiquement 100 000 heures.

Le molybdène devient indispensable, puis le couple chrome-molybdène, puis le chrome-molybdène-vanadium. Chaque palier coûte plus cher et complique le soudage. La bonne question n'est jamais « quel est le meilleur acier réfractaire », mais « quelle est la température maximale réellement atteinte au point le plus chaud de la pièce, et pendant combien d'heures cumulées ».

Fatigue : ce qui compte n'est pas la limite d'élasticité

Un contresens fréquent, coûteux, et qui se répète de projet en projet.

Face à une pièce qui casse en fatigue, le réflexe consiste à monter en nuance. Sauf que la tenue en fatigue d'une pièce moulée est gouvernée par l'amorçage de fissure, donc par les défauts et l'état de surface, bien plus que par la résistance du métal de base. Une retassure sous-cutanée en zone de contrainte maximale, un congé trop serré, une surface brute grenaillée irrégulièrement : voilà les vrais coupables.

La séquence efficace, dans l'ordre : redessiner les congés, éliminer les concentrations de contrainte, exiger une classe de santé matière plus sévère dans la zone critique, usiner ou parachever la surface concernée, éventuellement grenailler pour introduire des contraintes de compression. Changer de nuance vient après, et souvent la question ne se pose plus.

Les aciers moulés à haute résistance et à l'usure

Aciers au manganèse austénitiques : le principe de l'écrouissage sous choc

Le GX120Mn13, l'acier Hadfield, reste une curiosité métallurgique remarquable. Environ 1,2 % de carbone et 13 % de manganèse, hypertrempé pour obtenir une structure entièrement austénitique. À l'état de livraison, il est relativement doux, autour de 200 HB, et très tenace.

Sa particularité : sous choc répété, la surface s'écrouit intensément et peut atteindre 500 HB et plus, tandis que le cœur reste ductile. Une couche dure sur un support tenace, générée par le service lui-même.

Conséquence pratique trop peu connue : cet acier ne fonctionne que s'il reçoit des chocs. En usure abrasive pure, sans percussion, il ne s'écrouit pas et se comporte médiocrement. Le mettre sur une goulotte de transport de sable en écoulement doux revient à gaspiller une belle nuance.

Autre contrainte : il ne supporte pas d'être réchauffé au-dessus de 250 à 300 °C, sous peine de précipitation de carbures aux joints de grains et de fragilisation. Le soudage exige des précautions strictes.

Aciers moulés martensitiques à l'usure abrasive

Pour l'abrasion sans choc majeur, on se tourne vers des aciers moulés martensitiques faiblement à moyennement alliés, au chrome et au molybdène, trempés et revenus à basse température pour viser 450 à 550 HB.

Applications : blindages de broyeurs, plaques d'usure, marteaux, pièces de manutention de matériaux abrasifs. Ils offrent un compromis intéressant, avec une résilience résiduelle qui permet d'encaisser des chocs modérés.

Fontes blanches au chrome : quand quitter l'acier moulé est la bonne décision

Il faut savoir sortir du cadre. Pour l'abrasion sévère sans choc, les fontes blanches à haute teneur en chrome, de type 25 % ou 27 % Cr, surpassent nettement tout acier moulé grâce à leurs carbures M7C3 durs et massifs.

Elles sont fragiles, quasi impossibles à usiner autrement qu'à la meule, et ne se soudent pas. Mais sur une pompe à pulpe minière ou un revêtement de broyeur à boulets, leur durée de vie n'a pas d'équivalent. Un bon fondeur le dira franchement plutôt que de vendre un acier qui ne tiendra pas.

Arbitrer usure et résilience

Une constante métallurgique qu'aucun alliage ne contourne : dureté et ténacité évoluent en sens inverse. Chaque point de dureté gagné se paie en énergie de rupture perdue.

La question n'est donc jamais « quel est le matériau le plus dur », mais « quel niveau de chocs la pièce va-t-elle réellement subir ». Sur un concasseur à mâchoires alimenté en blocs de granite de 400 mm, une nuance trop dure se fissurera avant d'être usée. Perte sèche.

Corrosion : identifier le mécanisme avant de choisir l'inox

Les grands mécanismes, et pourquoi les distinguer

« Ça rouille » n'est pas un diagnostic. Les mécanismes diffèrent, et les parades aussi.

• Corrosion uniforme : perte d'épaisseur régulière. Prévisible, mesurable, on peut la compenser par une surépaisseur. La plus confortable des corrosions.
• Corrosion par piqûres : attaque locale très pénétrante, souvent invisible en surface. Déclenchée par les chlorures. Redoutable parce qu'elle perce une paroi sans perte de masse significative.
• Corrosion caverneuse : dans les interstices, sous joints, sous dépôts, dans les zones mortes. Même chimie que la piqûre, mais géométriquement provoquée.
• Corrosion intergranulaire : attaque des joints de grains appauvris en chrome après précipitation de carbures. C'est la sensibilisation, classiquement induite par le soudage ou un maintien dans la plage 450-850 °C.
• Corrosion sous contrainte : fissuration par action combinée d'une contrainte de traction et d'un milieu spécifique. Les austénitiques classiques y sont vulnérables en présence de chlorures au-delà d'environ 60 °C. Rupture soudaine, sans avertissement.
• Corrosion galvanique : deux métaux différents en contact dans un électrolyte. Le moins noble se sacrifie. Le rapport de surfaces est déterminant : une petite pièce anodique face à une grande cathode se dissout vite.
• Érosion-corrosion : le film passif est mécaniquement arraché par l'écoulement ou les particules, et se reforme en consommant du métal. Typique des roues de pompes et des coudes.

L'indicateur PREN : ce qu'il dit et ce qu'il ne dit pas

La formule PREN = %Cr + 3,3 × %Mo + 16 × %N donne un indice de résistance à la piqûration. Elle est utile pour classer les nuances entre elles.

Ce qu'elle ne dit pas, en revanche, mérite d'être posé noir sur blanc. Elle n'intègre pas la corrosion sous contrainte, ni la corrosion uniforme en milieu acide, ni la corrosion intergranulaire. Elle ne dit rien de l'homogénéité réelle de la pièce moulée : un PREN calculé sur la composition moyenne masque des zones ségrégées à PREN local nettement inférieur, et c'est justement là que la piqûre s'amorce.

Un PREN de 40 sur certificat ne garantit donc pas une tenue de PREN 40 en tout point d'une pièce moulée épaisse. C'est un indicateur de tri, pas une garantie.

Chlorures, température et concentration : le trio décisif

Trois paramètres commandent l'essentiel des choix en milieu aqueux. La concentration en chlorures, la température, et le pH. Élever la température de 20 °C peut faire basculer une nuance de « satisfaisante » à « défaillante en dix-huit mois ».

Ordres de grandeur, à manier avec précaution mais utiles pour dégrossir : un austénitique de type CF8M convient en eau douce et en milieux chlorurés faibles à température modérée. En eau de mer, il ne tient pas durablement, surtout en régime stagnant. Un duplex encaisse des niveaux de chlorures bien supérieurs. Un superduplex passe en eau de mer avec des réserves sur la température maximale.

Pourquoi une nuance inox correcte peut échouer en moulé

Le point qui distingue vraiment le moulé du corroyé, et qui surprend encore.

Les inoxydables austénitiques moulés contiennent volontairement de la ferrite delta, généralement entre 5 et 20 %. Elle est indispensable en fonderie : elle réduit fortement la criquabilité à chaud et facilite le soudage. Mais elle a un coût. Au-delà d'environ 300 °C en service prolongé, la ferrite delta se transforme et fragilise la pièce. Autour de 475 °C, la fragilisation devient sévère.

À cela s'ajoute la ségrégation dendritique, qui crée des zones locales appauvries en chrome et en molybdène, et la précipitation de phases intermétalliques, notamment la phase sigma, dans les nuances riches en chrome et molybdène mal hypertrempées.

Résultat : deux pièces de composition certifiée identique peuvent se comporter très différemment selon la qualité du traitement d'hypertrempe. C'est pour cette raison précise qu'on ne réceptionne pas un inoxydable moulé sur le seul certificat de composition.

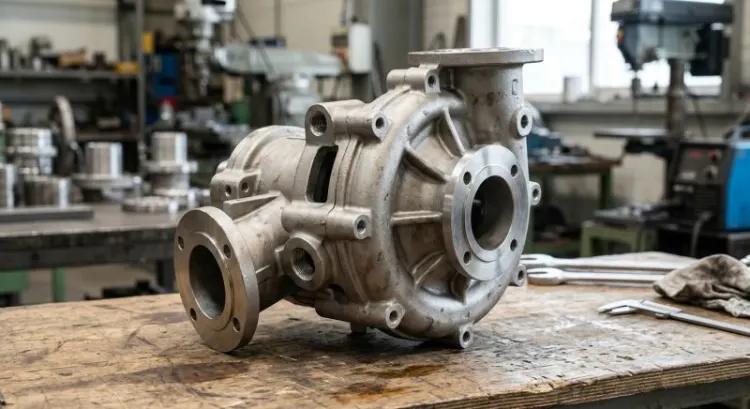

Les aciers inoxydables moulés : familles et arbitrages

Martensitiques

Le GX12Cr12 et surtout le GX4CrNi13-4 (l'équivalent du CA6NM américain) occupent une position singulière : résistance mécanique élevée, souvent supérieure à 750 MPa, résistance à la corrosion modérée mais réelle, et surtout une excellente tenue à la cavitation.

C'est la nuance de référence des roues de turbines hydrauliques, des pompes haute pression et des aubages. Le CA6NM, avec son faible carbone et son nickel, se soude correctement, ce qui n'allait pas de soi dans cette famille.

Limite claire : la résistance à la corrosion reste inférieure à celle des austénitiques. En eau de mer, sans protection, ce n'est pas le bon choix.

Austénitiques

Le GX5CrNi19-10 (CF8) et le GX5CrNiMo19-11-2 (CF8M) sont les nuances les plus coulées au monde parmi les inoxydables. Structure austénitique, excellente ductilité, très bonne résilience y compris à basse température, résistance à la corrosion satisfaisante en milieux peu agressifs, aptitude au nettoyage et à la stérilisation.

Elles règnent en agroalimentaire, en pharmacie, en chimie douce, sur les corps de vannes sanitaires, les pompes de process, les raccords.

Le CF8M, avec ses 2 à 3 % de molybdène, résiste sensiblement mieux aux chlorures que le CF8. Ce n'est pas pour autant une nuance eau de mer, et c'est une confusion qui se paie cher.

Le rôle de la ferrite delta : un arbitrage assumé

Trop peu de ferrite : criquabilité à chaud en fonderie, fissuration au soudage, rebuts. Trop de ferrite : fragilisation en service au-dessus de 300 °C, et résistance à la corrosion dégradée dans certains milieux.

D'où l'intérêt de spécifier une fourchette de ferrite, mesurée au ferritoscope ou calculée par diagramme, plutôt que de laisser le hasard décider. Pour une pièce destinée à un service chaud durable, la fourchette basse s'impose. Pour une pièce complexe à couler en service ambiant, la fourchette haute facilitera la vie de tout le monde.

Bas carbone et stabilisation

Après soudage, sans précaution, les carbures de chrome précipitent aux joints de grains et appauvrissent leur voisinage immédiat en chrome. La zone perd sa passivité : c'est la sensibilisation, suivie de corrosion intergranulaire.

Deux parades. Abaisser le carbone sous 0,03 % (nuances L, type CF3M), ce qui prive la précipitation de son carburant. Ou stabiliser par le titane ou le niobium, qui captent le carbone sous forme de carbures stables avant que le chrome ne s'en mêle.

Dès qu'une pièce moulée inoxydable sera soudée, ou réparée par soudage, la version bas carbone est le choix de bon sens.

Duplex et superduplex

Les nuances austéno-ferritiques, environ 50 % de chaque phase, cumulent des atouts qui ne vont normalement pas ensemble : limite d'élasticité de l'ordre du double d'un austénitique, excellente résistance aux chlorures, et surtout très bonne tenue à la corrosion sous contrainte, précisément là où les austénitiques classiques échouent.

Le GX2CrNiMoN22-5-3 (CD3MN, duplex 2205 en version moulée) couvre déjà un large éventail d'applications chimiques et marines. Le GX2CrNiMoCuN25-6-3-3 et les superduplex à PREN supérieur à 40 s'attaquent à l'eau de mer, aux saumures, aux milieux chlorurés chauds.

Bénéfice économique parfois décisif : la limite d'élasticité élevée autorise des épaisseurs réduites, ce qui compense partiellement le surcoût matière. Sur une grosse pièce, l'écart de prix final se resserre plus qu'on ne l'imagine.

La contrainte thermique du duplex

Deux limites strictes, et elles ne se négocient pas.

D'abord, la plage de service est bornée vers le haut, généralement autour de 250 à 280 °C. Au-delà, la ferrite subit la fragilisation à 475 °C, phénomène lent mais irréversible. Vers le bas, le duplex reste utilisable mais sa résilience décroît plus vite que celle d'un austénitique.

Ensuite, le traitement d'hypertrempe conditionne tout. Un refroidissement trop lent depuis la température de mise en solution laisse précipiter la phase sigma, la phase chi, des nitrures de chrome. Ces phases fragilisent violemment et ruinent la résistance à la corrosion. Sur une pièce épaisse, obtenir une vitesse suffisante au cœur relève du savoir-faire réel.

Un duplex mal hypertrempé est un mauvais acier vendu au prix d'un bon. La vérification par examen métallographique et essai de corrosion normalisé n'est pas un luxe, c'est le minimum.

Superausténitiques et alliages base nickel

Au-delà d'un certain niveau d'agressivité, l'acier atteint sa limite. Les superausténitiques à 6 % de molybdène, puis les alliages base nickel de type Hastelloy ou Inconel, prennent le relais.

Le saut de prix est brutal, la coulabilité difficile, les délais longs. Mais sur un acide chlorhydrique chaud ou une saumure oxydante, il n'existe pas d'alternative en acier. Savoir reconnaître cette frontière évite des essais coûteux et des remplacements prématurés.

Tableau de décision synthétique

Contrainte dominante	Conditions	Nuances candidates	Motif d'exclusion des autres
Mécanique modérée, ambiance neutre	< 400 °C, épaisseur < 60 mm, soudable	GE240-450, GE300-570, A216 WCB/WCC	Alliés : surcoût injustifié. Inox : sans objet.
Mécanique élevée	Ambiante, épaisseur 60-150 mm	G20Mn5 trempé revenu, G17CrMo5-5	Non alliés : trempabilité insuffisante au cœur.
Service à chaud	425-550 °C, fluage dimensionnant	G17CrMo5-5, G17CrMo9-10, A217 WC6/WC9	Carbone : décroche au fluage. Inox austénitique moulé : ferrite delta fragilisante.
Service à chaud sévère	> 550 °C, vapeur	C12A (grade 91)	Cr-Mo classiques : fluage insuffisant.
Basse température	-40 à -100 °C, résilience exigée	G9Ni10, G17NiCrMo13-6, austénitiques CF8/CF8M	Carbone et Cr-Mo : transition ductile-fragile trop haute.
Corrosion douce, hygiène	Eau, agroalimentaire, < 60 °C	CF8, CF8M (versions L si soudage)	Duplex : surqualité. Martensitiques : passivité insuffisante.
Chlorures modérés	Eau saumâtre, process chloruré	CF8M, CD3MN	CF8 : piqûration. Carbone : sans objet.
Eau de mer, corrosion sous contrainte	Chlorures élevés, < 250 °C	Superduplex CD4MCuN, GX2CrNiMoCuN25-6-3-3	Austénitiques : CSC. Duplex 22-5-3 : marge insuffisante en stagnation chaude.
Cavitation, hydraulique	Eau douce, haute vitesse	GX4CrNi13-4 (CA6NM)	Austénitiques : résistance mécanique trop faible.
Usure avec chocs	Concassage, percussion	GX120Mn13	Martensitiques : fissuration sous choc.
Abrasion sans choc	Écoulement de matériaux durs	Aciers Cr-Mo martensitiques 450-550 HB, fontes blanches Cr	Hadfield : ne s'écrouit pas, inefficace.

Ce tableau dégrossit. Il ne remplace ni le calcul, ni le retour d'expérience du fondeur sur des pièces comparables.

Trois cas concrets de sélection

Corps de vanne vapeur 480 °C, épaisseur 90 mm, soudable

Élimination. Les aciers au carbone sortent immédiatement : à 480 °C, le fluage devient dimensionnant et les codes plafonnent leur emploi bien en dessous. Les austénitiques moulés sont écartés à cause de la ferrite delta, qui se fragilise en service prolongé au-dessus de 300 °C. Le duplex, hors plage. Le G20Mn5, insuffisant à chaud malgré une bonne trempabilité.

Nuance retenue. G17CrMo5-5, ou son équivalent ASTM A217 WC6. Le chrome apporte la tenue à l'oxydation, le molybdène la résistance au fluage. La soudabilité reste maîtrisable avec un préchauffage de l'ordre de 200 à 250 °C.

Traitement thermique. Austénitisation, normalisation ou trempe selon l'épaisseur, puis revenu à haute température, autour de 700 à 730 °C, avec traitement de détente après toute opération de soudage. Compte tenu des 90 mm, la trempabilité doit être vérifiée au cœur, pas seulement sur l'éprouvette.

Point de contrôle critique. Le traitement thermique après soudage, systématique et documenté. Et le contrôle radiographique des zones de raccordement bride-corps, où les retassures se logent volontiers. Sur un équipement sous pression, la classe de qualité doit être fixée zone par zone.

Roue de pompe eau de mer chargée en sable

Élimination. Cas typique où deux mécanismes se cumulent, ce qui rend le choix moins évident qu'il n'y paraît. L'eau de mer impose la résistance aux chlorures, à la piqûration et à la corrosion caverneuse pendant les arrêts. Le sable impose une résistance à l'érosion. Le CF8M ne tiendra pas durablement en eau de mer, surtout à l'arrêt. Le CA6NM résiste bien à l'érosion mais sa passivité est insuffisante en milieu chloruré. Le bronze d'aluminium, souvent proposé, souffre en présence d'abrasif.

Nuance retenue. Un superduplex moulé, type GX2CrNiMoCuN25-6-3-3 (CD4MCuN), avec PREN visé au-dessus de 40. Il cumule résistance mécanique élevée, donc bonne tenue à l'érosion, et résistance à la piqûration compatible avec l'eau de mer.

Traitement thermique. Hypertrempe avec refroidissement rapide, obligatoire, et vitesse à valider au cœur des sections épaisses du moyeu.

Point de contrôle critique. Le taux de ferrite, à vérifier par examen métallographique, et l'absence de phases intermétalliques. Un essai de corrosion normalisé sur éprouvette prélevée dans la pièce constitue la seule preuve sérieuse. Ajoutons un point d'attention souvent négligé : la conception hydraulique elle-même. Une roue mal profilée créera des zones de recirculation où le sable s'accumule et où la corrosion caverneuse prospère à l'arrêt. La meilleure nuance ne rachètera pas une mauvaise veine.

Mâchoire de concasseur en carrière calcaire

Élimination. Sollicitation dominée par le choc répété avec abrasion associée. Les aciers martensitiques durs fissureraient sous les impacts de blocs. Les fontes blanches au chrome, excellentes en abrasion pure, casseraient net. Les inoxydables n'ont aucun intérêt ici, aucune contrainte de corrosion significative.

Nuance retenue. GX120Mn13, l'acier Hadfield, éventuellement dans une variante enrichie au chrome pour améliorer légèrement la résistance à l'abrasion. Le calcaire est un matériau relativement tendre, ce qui joue en faveur du Hadfield : les chocs suffisent à déclencher l'écrouissage superficiel.

Traitement thermique. Hypertrempe autour de 1050 à 1100 °C suivie d'un refroidissement énergique à l'eau, pour dissoudre les carbures et figer l'austénite. Toute reprise thermique ultérieure est proscrite.

Point de contrôle critique. Absence de carbures aux joints de grains, à vérifier par métallographie. Et vigilance sur les conditions d'exploitation : si la carrière change de matériau et passe sur du granite très dur avec granulométrie fine, l'équilibre se déplace et la nuance devra être réexaminée. Un détail supplémentaire, apparemment anodin : la fixation de la mâchoire. Un serrage insuffisant génère des micro-mouvements qui usent le support bien avant que la pièce ne soit consommée.

Le coût réel d'une nuance : ce que la matière ne dit pas

Prix matière contre prix pièce finie

Comparer deux nuances au kilo de métal liquide, c'est comparer deux voitures au prix du carburant. Le prix d'une pièce finie intègre bien d'autres postes.

L'usinabilité, d'abord. Un superduplex s'usine environ deux à trois fois plus lentement qu'un acier au carbone, avec une consommation d'outils sans comparaison. Sur une pièce à forte valeur ajoutée d'usinage, ce poste peut dépasser l'écart matière.

Le taux de rebut, ensuite. Les nuances difficiles à couler génèrent plus de rebuts, et ces rebuts sont facturés dans le prix, d'une manière ou d'une autre.

Le traitement thermique, avec ses cycles longs, ses trempes sévères, ses contrôles associés. Puis les contrôles non destructifs eux-mêmes, dont le coût grimpe avec la criticité. Enfin la réparabilité : sur une nuance où le soudage est interdit ou très encadré, chaque défaut détecté devient une perte sèche.

Surqualité : le réflexe duplex

Phénomène observable régulièrement en consultation. Un cahier des charges mentionne « milieu marin », et le superduplex apparaît par précaution. Après examen, il s'agit d'une pièce en atmosphère marine, à l'air libre, jamais immergée, à température ambiante. Un CF8M convenait largement, pour un tiers du prix, avec un délai inférieur et une usinabilité bien meilleure.

La surqualité n'est pas neutre. Elle coûte, elle allonge les délais, elle complique l'usinage et la maintenance. Et elle donne parfois une fausse sécurité : un superduplex mal hypertrempé sera moins fiable qu'un austénitique correctement traité.

Sous-qualité : le coût d'un arrêt de production

Le symétrique existe aussi, et il fait plus mal. Économiser quelques centaines d'euros sur une nuance, puis immobiliser une ligne de production pendant trois semaines parce que la pièce a percé. L'arithmétique se retourne violemment.

La bonne méthode consiste à raisonner en coût de possession sur la durée de vie visée, en intégrant la fréquence de remplacement, le coût de l'intervention et le coût de l'indisponibilité. Sur les pièces d'usure, ce calcul renverse souvent l'intuition initiale.

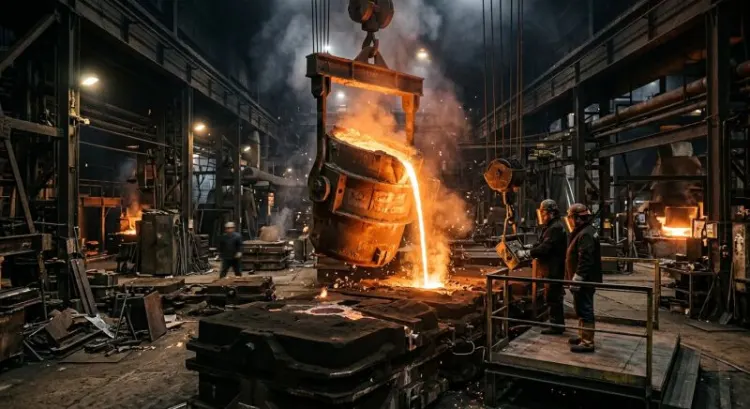

Disponibilité, délai de coulée et taille de lot minimale

Une nuance rare implique une coulée dédiée, donc un tonnage minimal, donc un délai. Sur une pièce unitaire de 200 kg dans une nuance exotique, on peut se retrouver à financer une coulée entière ou à attendre qu'une commande compatible se présente.

C'est une raison très concrète, et parfaitement légitime, de préférer une nuance courante dès qu'elle satisfait le besoin. Ce n'est pas de la facilité, c'est de la logistique.

Spécifier correctement pour la fonderie

Ce que doit contenir une commande

Une spécification correcte tient en quelques lignes, mais ces lignes doivent y être :

• La nuance normalisée avec sa référence de norme, jamais un nom commercial seul.
• L'état de traitement thermique exigé, explicitement.
• Les caractéristiques mécaniques garanties, avec la température d'essai pour la résilience.
• La classe de qualité et les zones auxquelles elle s'applique, car toutes les zones ne se valent pas.
• Les zones critiques repérées sur le plan, avec le niveau de contrôle associé.
• Les tolérances dimensionnelles et les surépaisseurs d'usinage.
• Les exigences de traçabilité et de documentation.

Repérer les zones critiques change tout dans l'économie de la pièce. Exiger le niveau maximal partout coûte cher et n'apporte rien sur les zones peu sollicitées. Le fondeur pourra concentrer masselottage, refroidisseurs et contrôles là où ça compte réellement.

Contrôles non destructifs à exiger selon la criticité

Quatre méthodes, quatre domaines :

• Ressuage : défauts débouchants, toutes nuances, y compris amagnétiques. Simple, peu coûteux, superficiel par nature.
• Magnétoscopie : défauts débouchants et sous-jacents, sensibilité supérieure au ressuage, mais réservée aux matériaux ferromagnétiques. Inapplicable aux austénitiques.
• Ultrasons : défauts internes, bonne aptitude aux fortes épaisseurs. Interprétation délicate sur structures moulées à gros grain, particulièrement en austénitique où l'atténuation est forte.
• Radiographie : défauts volumiques internes, image directe, très parlante pour arbitrer. Coûteuse, contraignante en logistique, limitée en épaisseur.

Le bon dosage se construit en fonction de la criticité et du référentiel applicable. Sur une pièce sous pression critique, la combinaison ressuage plus radiographie sur zones repérées constitue un standard raisonnable.

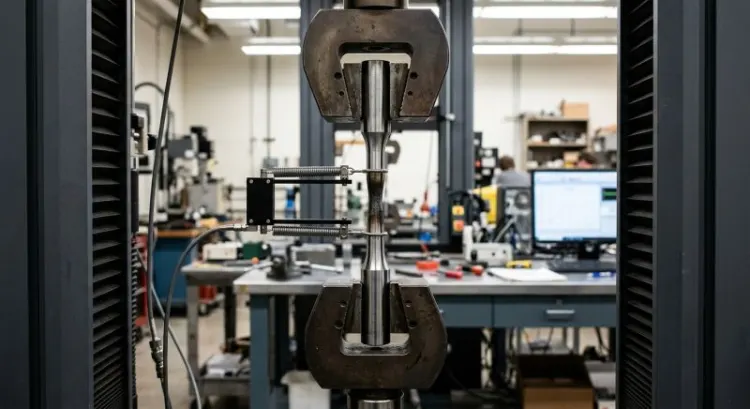

Éprouvettes attenantes ou coulées séparément

Détail technique en apparence, écart de réception en réalité.

Une éprouvette coulée séparément, dans un bloc normalisé de faible section, subit un refroidissement rapide et affichera de belles valeurs. Une éprouvette attenante à la pièce, prélevée sur une masselotte ou un appendice, reflétera davantage les conditions réelles. Une éprouvette prélevée dans la pièce elle-même, quand c'est possible, dit la vérité.

L'écart entre ces trois méthodes peut être considérable sur une pièce épaisse. Le mode de prélèvement doit donc figurer explicitement dans la commande. Sinon, la discussion aura lieu au moment de la réception, dans les pires conditions.

Réparation par soudage : autoriser, encadrer ou interdire

Décision à prendre en amont, jamais dans l'urgence d'un défaut détecté.

La réparation par soudage est une pratique normale en fonderie d'acier, encadrée par les normes, avec des modes opératoires qualifiés. L'interdire totalement fait grimper le prix et le délai, et ce n'est justifié que sur des pièces très particulières.

La position raisonnable consiste à encadrer : définir les zones où la réparation est autorisée, la profondeur maximale, l'obligation de traitement thermique après soudage, les contrôles après réparation, et l'exigence d'un accord préalable au-delà d'un certain seuil. Tout le monde y gagne, y compris en franchise dans la relation.

Correspondances EN / ASTM / AFNOR

Une mise en garde qui mérite d'être répétée à chaque projet : les tables d'équivalence entre normes ne sont jamais strictes. Un G20Mn5 et un ASTM A216 WCB sont fonctionnellement voisins, ils ne sont pas identiques. Les fourchettes de composition diffèrent, les caractéristiques garanties aussi, les épaisseurs de référence également.

Sur une pièce critique ou soumise à un référentiel réglementaire, on ne substitue pas une nuance par équivalence approchée sans validation formelle. Sur une pièce courante, la souplesse est possible, à condition de l'assumer explicitement et par écrit.

Erreurs de sélection les plus fréquentes

Transposer une nuance de barre vers le moulé

L'erreur la plus banale et la plus coûteuse. Un 42CrMo4 laminé n'a pas d'équivalent moulé strict : structure de solidification différente, ségrégation, taille de grain, santé matière. Il existe des nuances moulées conçues pour le moulage, avec leurs propres compositions ajustées pour la coulabilité. Il faut partir de là, pas d'une transposition.

Raisonner sur la limite d'élasticité seule

La limite d'élasticité ne dit rien de la résilience, rien de la tenue en fatigue, rien du fluage, rien de la corrosion. Deux nuances de limite d'élasticité identique peuvent avoir des comportements en service radicalement opposés. Sélectionner sur ce seul critère, c'est choisir une voiture sur sa puissance maximale.

Ignorer la température minimale de service

Un oubli discret aux conséquences spectaculaires. La rupture fragile ne prévient pas, ne se déforme pas, ne laisse pas le temps d'intervenir. Une pièce dimensionnée pour 20 °C et installée en extérieur dans une région où le thermomètre descend à -25 °C constitue un risque réel, pas une hypothèse d'école.

Confondre inoxydable et inaltérable

Le terme lui-même entretient la confusion. Un acier inoxydable résiste par un film passif d'oxyde de chrome, et ce film a ses conditions de stabilité. En milieu réducteur, en présence de chlorures concentrés, dans un interstice privé d'oxygène, il se rompt localement. La pièce est alors attaquée, parfois plus vite qu'un acier au carbone au même endroit.

Il n'existe pas d'acier inoxydable universel. Il existe des nuances adaptées à des milieux définis.

Choisir la nuance avant d'avoir figé la géométrie

Séquence inversée, et pourtant fréquente. La nuance apparaît sur le plan avant que les épaisseurs ne soient stabilisées. Puis la géométrie évolue, une masse passe de 60 à 130 mm, et personne ne revient sur le choix métallurgique. La trempabilité devient insuffisante, les valeurs au cœur ne sont plus atteintes, et l'écart n'est découvert qu'à la réception, quand les outillages sont déjà faits.

La nuance se fige après la géométrie. Jamais avant.

La méthode plutôt que la table

Reprenons la logique complète, en cinq étapes. Elle vaut mieux qu'un tableau appris par cœur, parce qu'elle s'adapte aux cas que le tableau n'a pas prévus.

Un. Caractériser la sollicitation mécanique dans son régime réel : statique, cyclique, choc, fluage. Chacun appelle un critère de dimensionnement différent.

Deux. Identifier le mécanisme de dégradation dominant, celui qui mettra la pièce hors service en premier. Ce n'est pas toujours celui qu'on croit, et c'est là que les retours d'expérience valent de l'or.

Trois. Borner par la température, minimale et maximale, et par l'épaisseur maximale. Ces deux paramètres éliminent des familles entières et simplifient considérablement la suite.

Quatre. Filtrer par la coulabilité et la soudabilité. Une nuance impossible à couler proprement dans la géométrie prévue, ou impossible à réparer, est une nuance à écarter, quelles que soient ses performances théoriques.

Cinq. Valider avec le fondeur avant de figer le plan. Pas après.

Ce dernier point mérite qu'on s'y arrête, parce qu'il conditionne les quatre premiers. Un fondeur qui découvre une pièce au moment de la consultation ne peut plus que constater : il chiffre ce qu'on lui présente, avec les marges que lui impose l'incertitude, et il rebutera peut-être une partie de la production sur des difficultés qu'un congé mieux dessiné aurait supprimées.

Le même fondeur, associé dès la conception, propose des ajustements d'épaisseur, oriente le masselottage, signale les points chauds, alerte sur une nuance difficile dans cette géométrie précise, et suggère parfois une alternative moins chère et plus fiable. Le gain se mesure en délai, en taux de rebut, en prix unitaire, et surtout en durée de vie de la pièce.

La bonne nuance, en définitive, n'est pas la plus performante du catalogue. C'est celle qui satisfait la contrainte dominante, se coule proprement dans la géométrie retenue, se contrôle avec les moyens disponibles, et se remplace sans drame le jour où elle aura fait son temps.
